Метод выносного электрода

Для реализации этого метода необходимо иметь измерительный провод с катушкой. Один конец провода подключают к контрольному выводу в КИП, другой - к измерительному прибору. Передвигаясь вдоль трубы и переставляя электрод сравнения с заданным шагом, регистрируют разность потенциалов "труба-земля" в каждой точке.

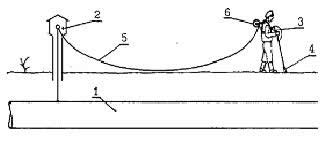

1 - трубопровод, 2 - КИП, 3 - измерительный прибор,
4 - переносной МСЭ, 5 - измерительный провод,
6 - съемная катушка с проводом
Метод выносного электрода

При проведении измерений методом выносного электрода возникает систематическая по-грешность, обусловленная тем, что по трубопроводу протекает ток катодной защиты, на участке измерения возникает падение напряжения, величину которого включается в измеряемую величину потенциала. Эта погрешность велика при больших токах защиты и малом диаметре трубопро-вода. Действительную разность потенциалов «труба-земля» в случае необходимости можно определить из выражения:

U_т-з = U_{т-з изм} - dU_m

где:
U_{т-з изм} - показание вольтметра, В;
dU_m - падение напряжения в трубе, В:

dU_m = I*L*R_np

где:
I - сила тока текущего по трубе, А;
R_np - продольное сопротивление трубы, Ом/м;
L - протяженность участка трубы от места подключения к трубе до места установки электрода сравнения, м.

Здесь dU_m берется со знаком плюс, если ток в трубе совпадает с направлением перемещения электрода.

Как видно из графика распределения потенциала по локальному уменьшению (по абсолютной величине) потенциала - «провалу» потенциала определяют возможное местораспо-ложение повреждения изоляции. «Провал» потенциала может быть связан также с контактом трубопровода с другим плохо изолированным сооружением или с очень высоким сопротивлением растеканию электрода сравнения.

Метод выносного электрода является грубым методом и может применяться только для выявления крупных или многочисленных сравнительно мелких повреждений в изоляции. Метод выносного электрода применяют на участках трубопровода, на которых отсутствуют блуждающие токи источников постоянного тока.
