Система катодной защиты (система ЭХЗ)

Система катодной защиты – это комплекс устройств, обеспечивающих элетрохимическую защиту (ЭХЗ) от коррозии подземного трубопровода.

Основным элементом системы ЭХЗ является установка катодной защиты (УКЗ).

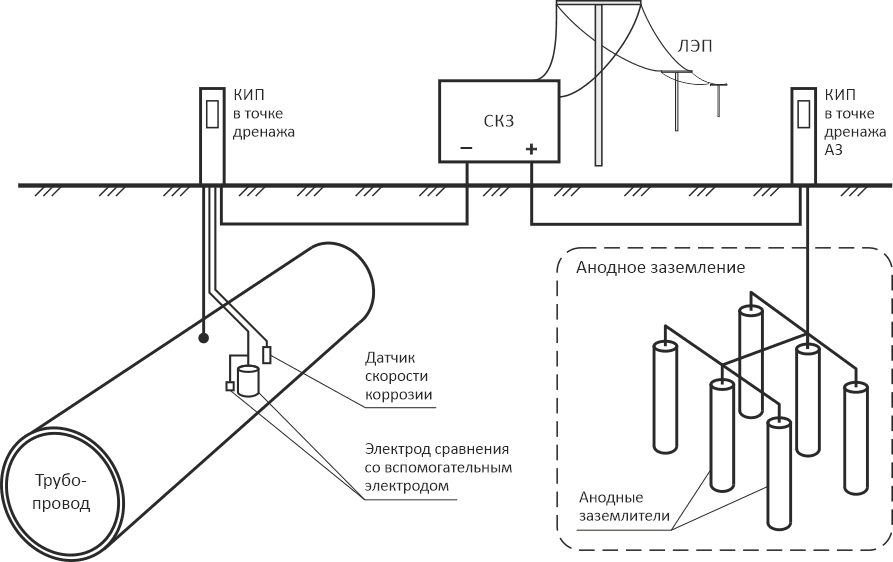

Установка катодной защиты (основное оборудование ЭХЗ)

Установка катодной защиты состоит из:
• источника электроснабжения;
• станции катодной защиты (СКЗ);
• дренажной линии;
• анодного заземления;
• контрольно-измерительных пунктов (КИП).

СКЗ – станция катодной защиты, которая преобразует переменный ток в постоянный (защитный ток). Позволяет регулировать защитный ток в ручном или в автоматическом режиме.

Анодное заземление - группа анодных заземлителей (АЗ), устанавливаемых в траншеи (подповерхностные) или в скважины (глубинные). Аноды растворяются в процессе работы.

КИП – устройство для коммутации дренажных линий и оборудования ЭХЗ (элетроды сравнения, вспомогательные электроды, датчики скорости коррозии). Позволяет проводить контроль параметров электрохимической защиты.
